Черновая обработка перед чистовым проходом сферической фрезы должна оставлять понятный и контролируемый припуск. Если в одной части модели инструмент снимает тонкий слой, а в другой встречает значительный остаток, условия резания меняются по ходу операции. Планирование черновых и промежуточных проходов позволяет заранее увидеть такие участки и подготовить поверхность к завершению обработки.
Разделите задачи операций
Черновая операция удаляет основной объём материала и формирует заготовку для последующих проходов. Чистовая траектория отвечает за окончательную геометрию и вид поверхности. Не стоит оценивать черновую программу только по тому, насколько быстро она заканчивается. Важно, что именно остаётся после неё в углах, узких впадинах и на переходах. Если эти зоны не подготовлены, следующая операция может потребовать другой нагрузки, чем предполагалось при выборе финишного инструмента.
Проверьте припуск в разных направлениях
В CAM припуск может задаваться отдельно по боковым поверхностям и по высоте. Убедитесь, что выбранные значения соответствуют замыслу обработки, особенно на наклонных участках. Не принимайте изображение готовой модели за изображение фактического остатка после чернового прохода. Используйте представление промежуточной заготовки и рассмотрите характерные сечения. Особого внимания требуют углубления, где крупный черновой инструмент физически не мог пройти по всей требуемой области.
Когда нужна промежуточная доработка
Если после черновой операции остаются локальные массивы материала, полезно рассмотреть отдельную доработку этих зон. Инструмент и стратегию для неё выбирают по доступу и допустимым условиям резания. Цель такой операции состоит в подготовке поверхности к следующему этапу, а не в повторном проходе по всей детали без необходимости. Задавайте области обработки по остаточному материалу, если используемая CAM-система поддерживает такой подход, и проверяйте границы рассчитанных траекторий.
Как проверить последовательность перед запуском
Симулируйте операции в том порядке, в котором они будут выполняться на станке. Убедитесь, что чистовой проход использует корректное состояние заготовки после предыдущих этапов. Затем проверьте участок с наиболее сложным переходом или максимальным остатком. При пробном выполнении наблюдайте за стабильностью процесса и состоянием поверхности. После изменения черновой программы пересчитайте зависимые операции: старое представление остатка может больше не соответствовать обновлённой последовательности. Сохраните рабочую версию проекта вместе с данными инструмента и настройками закрепления. Дополнительно отметьте зоны, в которых остаток оценивается по сечению, а не только по общему виду.

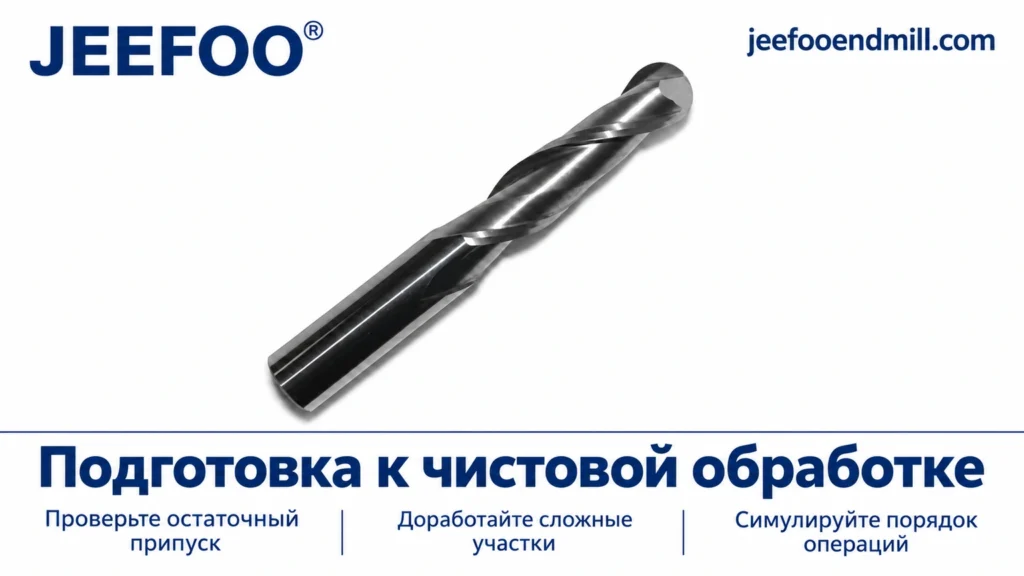

Равномерно подготовленная заготовка делает задачу чистового инструмента более предсказуемой. При подборе сферической фрезы на jeefooendmill.com укажите не только готовую модель, но и состояние поверхности после черновых проходов. Так можно обсуждать инструмент применительно к реальному припуску и доступным зонам обработки.
