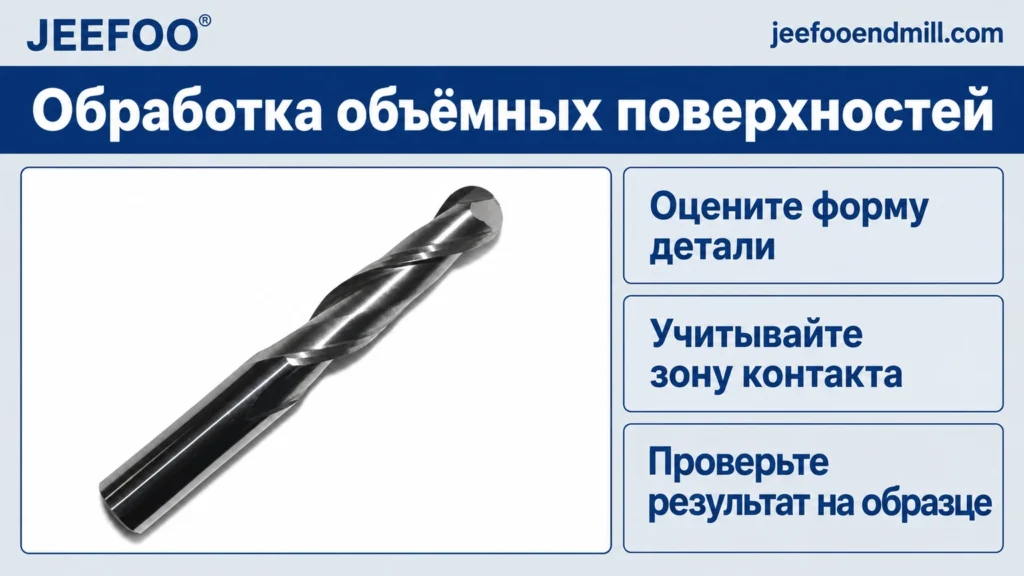

Сферическая фреза для ЧПУ нужна, когда инструмент должен следовать за плавными переходами объёмной модели. Закруглённый торец позволяет обрабатывать наклонные участки, впадины и выпуклости, однако результат зависит от того, какая часть режущей кромки соприкасается с заготовкой. При подборе инструмента JEEFOO® сначала оцените геометрию детали и задачу конкретной операции, а затем переходите к диаметру, длине и условиям резания.
Чем отличается рабочая геометрия
У сферического торца поверхность образуется последовательными проходами инструмента. Между соседними траекториями могут оставаться небольшие гребешки, поэтому сама форма фрезы ещё не определяет окончательное качество. Плоский участок, пологая впадина и крутая стенка требуют разного внимания к траектории. Разделите модель на характерные зоны и решите, какие из них удобно обрабатывать одной операцией. Для поверхностей с заметно разными уклонами может потребоваться несколько стратегий, даже если инструмент остаётся прежним.
Номинальный диаметр и зона контакта
Размер в обозначении фрезы не всегда совпадает с эффективным диаметром резания в конкретной точке касания. При работе небольшой частью сферы контакт отличается от обработки около её максимального диаметра. Поэтому перенос режимов с плоской концевой фрезы того же размера без проверки может привести к неудовлетворительному результату. Начальные режимы подбирают для материала, выбранного инструмента и фактической глубины контакта, а не только по числу в каталоге.
Как подобрать размер под модель
Просмотрите узкие впадины, внутренние скругления и расстояния между высокими элементами. Слишком крупная сфера может оставить необработанные зоны, а небольшой инструмент не обязательно нужен для всей площади. Иногда основную поверхность целесообразно пройти одной фрезой, а отдельные детали доработать другой. Такое разделение следует проверить в CAM. Вместе с диаметром учитывайте свободное пространство для хвостовика и держателя: доступность одной режущей вершины недостаточна для выполнения всего прохода.
Что подготовить для первого испытания
Выберите небольшой участок с типичными переходами формы. Для него задайте понятный критерий приёмки: сохранение контура, отсутствие заметных ступеней или возможность последующей отделки. Проверьте закрепление, биение и соответствие фактического инструмента модели в CAM. После пробного прохода осмотрите поверхность при боковом освещении и сравните её с цифровой геометрией. Зафиксируйте используемый инструмент, вылет и стратегию, чтобы последующие изменения можно было оценивать последовательно, а не по памяти. Для повторяемости также отметьте, какие поверхности образца были выбраны для визуального и размерного контроля.
Выбор сферической фрезы начинается с формы детали и зоны контакта. Для подбора исполнения на jeefooendmill.com подготовьте модель или характерные сечения, укажите материал, доступный держатель и требования к поверхности. Эти данные полезнее, чем запрос инструмента только по наружному диаметру.
